羅茨鼓風機詳細介紹

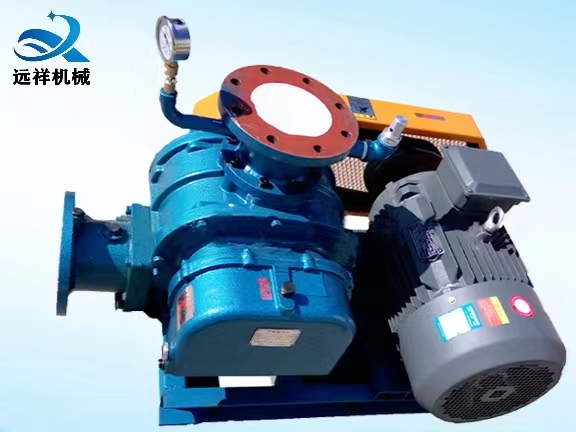

英文名Rootsblower，屬于容積旋轉鼓風機，利用兩個葉形轉子在氣缸中進行相對運動來壓縮和輸送氣體。該鼓風機結構簡單，制造方便，適用于低壓場合的氣體輸送和加壓，也可用作真空泵。
基本原理
羅茨鼓風機屬于容積旋轉鼓風機。這種壓縮機通過轉子軸端的同步齒輪保持兩個轉子嚙合。轉子上的每個凹陷曲面部分都與氣缸內壁形成工作容積。在轉子旋轉過程中，氣體從吸氣口帶走。當氣體移動到排氣口附近并與排氣口連接時，由于壓力較高的氣體回流，工作容積中的壓力突然升高，然后氣體被輸送到排氣通道。兩個轉子之間沒有接觸，它們通過嚴格控制的間隙密封，所以排出的氣體不會被潤滑油污染。
主要特點
它最大的特點是當壓力在允許范圍內調節時，流量變化不大，壓力選擇范圍廣，具有強制輸氣的特點。介質在運輸過程中不含油。結構簡單，維護方便，使用壽命長，整機振動小。
真空泵。氣流速度和壓力的脈動會產生很大的氣體動力噪聲，這是由周期性的吸氣、排氣和瞬時等容壓縮引起的。此外，轉子與轉子與氣缸之間的間隙會導致氣體泄漏，從而降低效率。羅茨鼓風機排氣量為0.15～150立方米/分，轉速150立方米。～3000轉/分。單級壓力比一般小于1.7，最高可達2.1，可多級串聯使用。
主要介質
羅茨鼓風機輸送介質是特殊氣體行業(氣體、天然氣、沼氣、二氧化碳、二氧化硫等)的首選產品。)和清潔空氣、清潔氣體、二氧化硫等惰性氣體。鑒于以上特點，可廣泛適應冶金、化工、化肥、石化、儀器、建材等行業。
結構
根據轉子的形狀，羅茨鼓風機分為兩葉羅茨鼓風機和三葉羅茨鼓風機。三葉轉子每轉動一次，由兩個轉子吸收和排出三次氣體。與二葉轉子相比，氣體脈動小，振動小，噪音低。.
參數
轉速為1500的羅茨鼓風機～每分鐘3000轉。流量為0.15～每分鐘1200立方米，壓力9.8～功率為0.75的196千帕～單機重量為1000千瓦，～9000千克。
區別
離心式風機與離心式風機有較大區別：
⒈工作原理不同。離心風扇使用曲線葉片，氣體通過離心力被甩到外殼，而羅茨風扇使用兩個8字形葉片，間隙很小。通過擠壓兩片葉片，氣體被擠壓到出氣口。
⒉羅茨風機因工作原理不同，一般工作壓力不同，出氣壓力較高，離心風機較小。
⒊風量各不相同，一般羅茨風機用于風量要求小但壓力要求高的地方，而離心風機用于壓力要求低、風量要求大的地方。
⒋制造精度不同，羅茨風機要求精度高，對裝配要求也很嚴格，而離心風機則較松。
運行調節
根據流體力學理論，氣體的流動過程將伴隨著損失。例如，氣體流過節流裝置后，氣流的壓力會相應減小，這意味著它們失去了風扇的有用功能。因?yàn)檫@一切都發生在風扇輸送氣體的過程中，也就是說，它浪費了風扇的能量。
風扇工況點是風扇在一定速度下的性能曲線與管網阻力特性線的交點。風扇實際運行時，并不總是停留在設計工況點。它會隨著用戶需求或外部條件的變化而變化，即風扇實際上在變化的工況下工作。為了使風扇的風壓或風量達到一定的目標值，需要人工控制風扇或管網，也稱為調節。通過有效調節，既要滿足生產對流量或壓力的要求，又要最大限度地節約能源，以確保風扇能夠穩定工作。簡而言之，調節的目的是滿足實際工作條件和壓力的要求。
風扇采用不同的調節方式可以達到相同的目的，但是節能效果不同。
根據理論分析和實踐證明，可以得出以下四個結論。
⑴對鼓風機和壓縮機而言，出口節流調節方式耗功最多。雖然與Qr(實際流量Q與設計流量Q0之比)相比，功率也相應降低。例如，當Q=0.65Q0時，相應的功率降低到原來的80%左右，但與其他調節方法相比，能耗仍然排名第一。
⑵如果相對流量變化不大(或調節深度小時)，幾種調節方法的功耗差別不大。也就是說，調節方法對節能效果影響不大，甚至不節能。相反，由于調節裝置的存在，它消耗了大量的功耗(如液力耦合器)。
⑶一般而言，調整深度越大，節能效果越顯著。所以，為了獲得最大的效益，要慎重選擇調整方法。
⑷變速調節曲線接近理想曲線。因此，變速調節方式優越，尤其是采用變頻電機調速的節能方案，但需要增加變頻裝置。建議積極嘗試中小容量變頻調速；由于大容量高電壓變頻調速裝置價格較高，因此應根據具體情況進行綜合比較，決定選擇。總之，調節性能不僅要考慮，還要考慮設備的初始投資、可靠性和經濟性，綜合評價調節方式的優劣。
主要用途
國民經濟部門，如污水處理、水產養殖、氣力輸送、水泥、化工、鑄造、面粉等。
使用維護
簡介
羅茨鼓風機的使用要求是，輸送的進氣介質溫度不能超過40℃，介質中的顆粒雜質含量不能超過1000mg/m3，顆粒的最大尺寸應小于0，1毫米。使用升壓時，不得超過鼓風機銘牌上規定的額定升壓值。由于羅茨鼓風機結構特殊，與其他風機在運行要求上有很多不同，必須注意。
啟動
啟動開機前，羅茨鼓風機應做好以下準備工作；
⑴進氣調節閥、出氣調節閥和旁通管完全打開；
⑵檢查進氣口空氣過濾器是否暢通，過濾器進氣口是否完全打開；
⑶檢查管道、閥門、消聲器、空氣過濾器的支撐是否穩定，不得在外殼上增加負荷力；
⑷檢查潤滑油是否良好，型號是否合適，潤滑油層深度應達到規定油線以上3條。～5厘米，冷卻水系統是否暢通；
⑸撥動聯軸器，檢查葉輪轉運是否靈適，是否有摩擦碰撞；
⑹檢查各個部位的連接是否良好，是否松動；
⑺清除周圍雜物，保持風機2米范圍內無雜物；
⑻檢查電氣部分和降壓?jiǎn)?dòng)裝置是否完好；
⑼檢查維修工具是否齊全，消防滅火器材是否齊全。
上述九項工作完成后，即可開機。啟動羅茨鼓風機應首先空車運行20。～30分鐘后，觀察鼓風機是否有異常現象。如果發現撞擊或摩擦聲，應立即停車檢查并排除故障。空氣機正常運行后，可以啟動負載。風扇正常運行后，逐步調整出口閥(或逐步關閉出口閥)，逐步加載到額定壓力，但不得超載運行。啟動時，絕對禁止關閉所有進出口閘閥，滿載時不能突然停車。
運轉
當羅茨鼓風機正常運行時，操作人員應密切關注所有部件的運行情況，隨時觀察機器各部件的溫度、振動和消聲器的噪音。如有異常，應立即停機。
停機
羅茨鼓風機的正常停機是先打開旁通管，進行“放風”。風壓下降后(基本為零)，可以切斷電源，然后關閉進氣閥和冷卻水系統。如果停機不正常，首先要考慮打開旁通管，進行“放風”
維護
正常運轉時，每隔一次～2小時檢查軸承、油箱潤滑油、電機等的溫度。，不得高于規定值。羅茨鼓風機在運行過程中噪音很大。為了降低噪音，除了安裝消聲器，有時還可以采用一些簡單的方法來降低噪音，比如用地穴。在地下挖一個4。～5m3；穴位，穴位蓋好，進風口用導管引入穴位，外界空氣用另一個導管引入穴位。盡量將兩根導管踩在穴位底部，這樣可以降低很多噪音。
